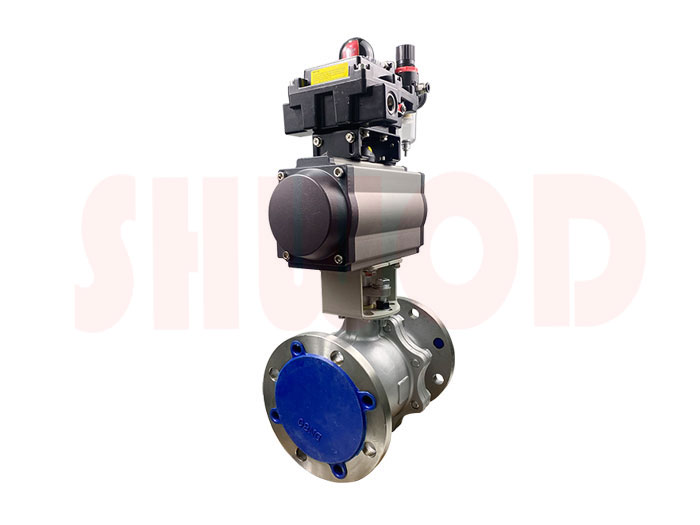

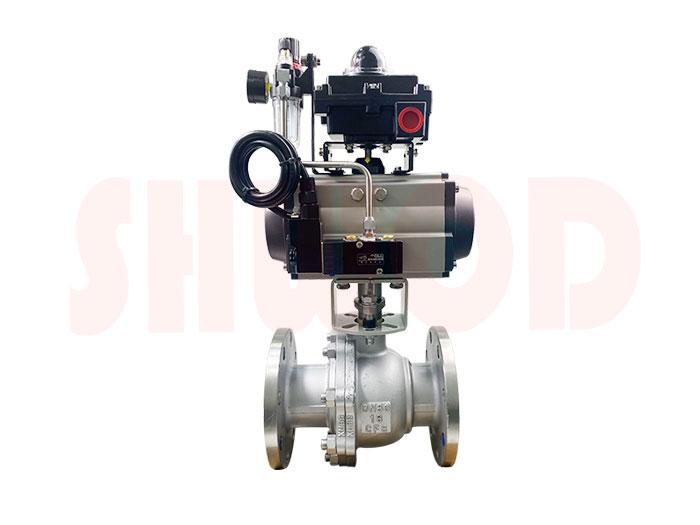

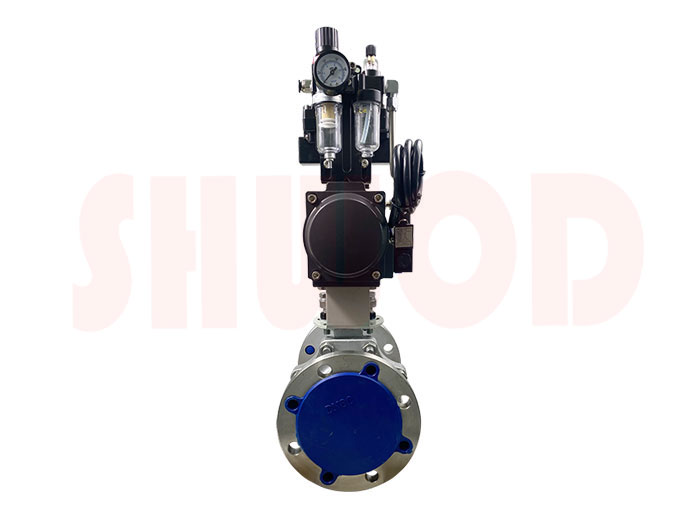

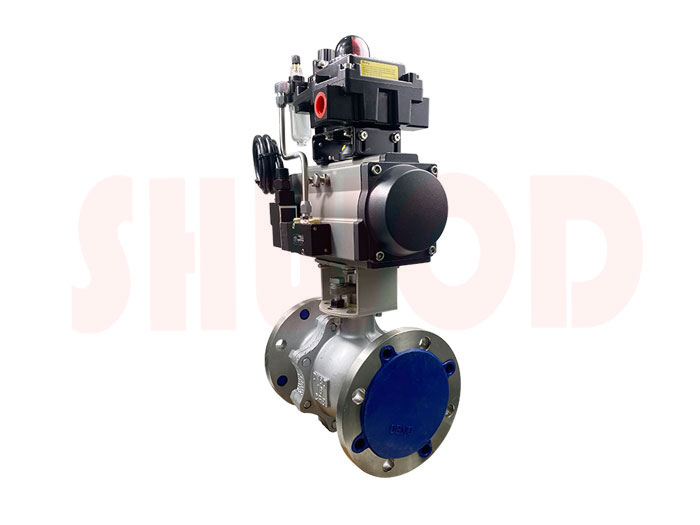

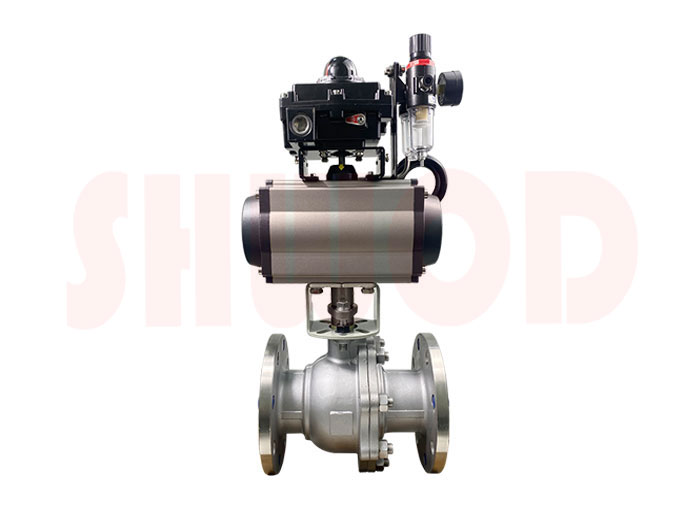

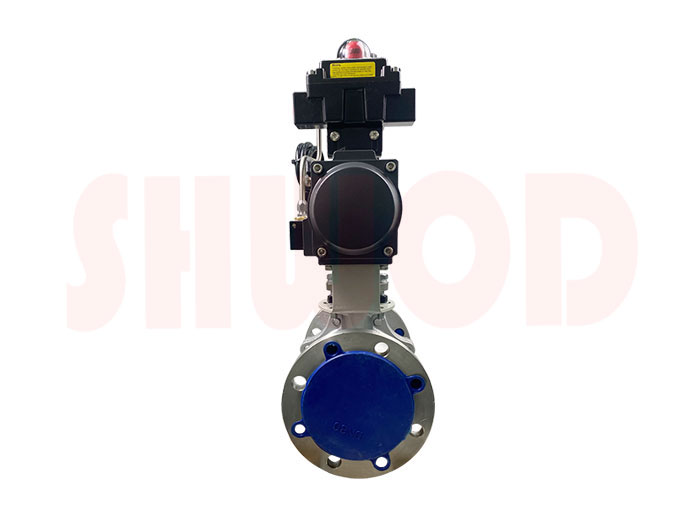

氣動高壓球閥
來源：上海蜜桃网站在线播放閥門科技有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 點擊量：1269
品牌：上海蜜桃网站在线播放
驅動能源: 氣動執行器
型號: Q係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 氣動執行器
型號: Q係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成，閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有極好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體，使結構更加緊湊且便於裝配，該氣動球閥適用於液壓油，水，高壓氣體等介質。可配以閥門定位器輸入4-20mA的模擬信號從而控製球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。
1、閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。
2、密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。
3、高壓氣動球閥即使在最大工作壓力下，也能夠保持閥門結構的抗壓均勻性。
4、廣泛應用於化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

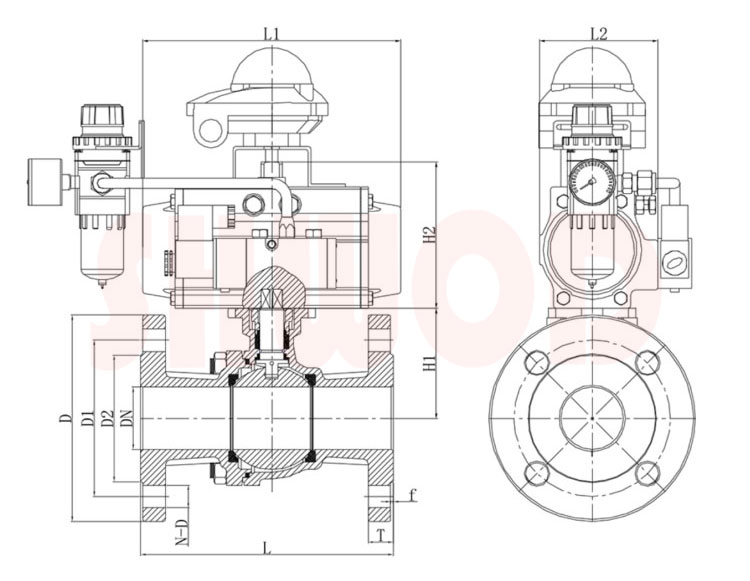

【外形尺寸】
| 公稱通徑（DN） | 外形尺寸 | 連接尺寸 | ||||||||||
| L | L1 | L2 | H1 | H2 | D | D1 | D2 | T | f | N-D | ||
| 15 | 130 | 159/172 | 73/85 | 48 | 73 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
| 20 | 130 | 172/185 | 85/95 | 53 | 90 | 105 | 75 | 58 | 16 | 2 | 4-14 | |
| 25 | 140 | 172/215 | 85/105 | 58.5 | 90 | 115 | 85 | 68 | 18 | 2 | 4-14 | |
| 32 | 165 | 185/265 | 95/110 | 71 | 100 | 140 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 165 | 215/270 | 105/125 | 76 | 110 | 150 | 110 | 88 | 18 | 2 | 4-18 | |
| 50 | 203 | 215/270 | 105/125 | 85 | 110 | 165 | 125 | 102 | 18 | 2 | 4-18 | |
| 65 | 222 | 270/310 | 125/142 | 101.5 | 142 | 185 | 145 | 122 | 18 | 2 | 8-18 | |
| 80 | 241 | 270/310 | 125/142 | 111.5 | 142 | 200 | 160 | 138 | 20 | 2 | 8-18 | |
| 100 | 305 | 310/465 | 142/178 | 146 | 158 | 220 | 180 | 158 | 20 | 2 | 8-18 | |
| 125 | 325 | 465/550 | 178/210 | 183 | 200 | 250 | 210 | 188 | 19 | 3 | 8-18 | |
| 150 | 350 | 550/550 | 210/235 | 202 | 235 | 285 | 240 | 212 | 19 | 3 | 8-22 | |
| 200 | 400 | 550/646 | 235/258 | 253 | 260 | 340 | 295 | 268 | 21 | 3 | 12-22 | |
